如何保證控制電纜正常工作

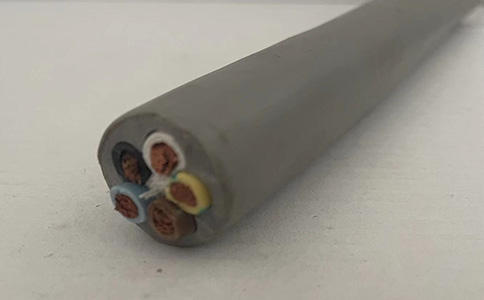

為保證控制電纜在發生絕緣擊穿、機械損傷或著火時，減少波及的范圍，國家標GB50217-91《電力工程電纜設計規范》規定：雙重化保護的電流、電壓以及直流電源和跳閘控制回路等需要增強可靠性的兩套系統，應采用各自獨立的控制電纜。

控制電纜投入運行后，同一電纜的不同線芯之間，緊鄰平行敷設的電纜之間都存在電氣干擾的問題，引起電氣干擾的主要原因有：

• (1)由于外施電壓在線芯間電容耦合的作用下產生的靜電干擾；
• (2)由于通電電流產生的電磁感應干擾。

總的來講，當鄰近存在高電壓、大電流干擾源時，電氣干擾更嚴重，由于同一電纜的線芯之間的距離較小，其干擾程度也遠大于平行敷設的緊鄰電纜。

例如，某超高壓變電所分相操作斷路器的控制回路，三相合用一根電纜，曾發生過這樣事故，由分相操作的脈沖使其它相的晶閘管觸發，誤導致三相聯動，以后改用分別獨立的電纜，就未再發生誤動事故。又如某電廠的計算機監測系統，由于將模擬量低電平的信號線與變送器的電源線合用一根四芯電纜，曾引起在信號線產生70V的干擾電壓，這對以毫伏計的低電平信號回路，顯然會影響正常工作。

保證控制電纜正常工作，防止或減輕電氣干擾的措施，主要有以下三個方面。

1、控制電纜的一個備用芯接地。

實踐證明，控制電纜中一個備用芯接地時，干擾電壓的幅值可降低到25%~50%，且實施簡便，而對電纜的造價增加甚微。

2、對電氣干擾時會發生嚴重后果的電路，不合用一根控制電纜。

其中包括：

• (1)弱電信號控制回路與強電信號控制回路；
• (2)低電平信號與高電平信號的回路；
• (3)交流斷路器分相操作的各相弱電控制回路，都不應使用同一根控制電纜。但對弱電回路的每一對往返導線如分屬于不是同一根的控制電纜，在敷設時有可能形成環狀布置，在相近電源的電磁線交鏈下會感生電勢，其數值可能對弱電回路低電平的參數干擾影響較大，因此對往返導線仍應合用一根控制電纜為宜。

3、金屬屏蔽與屏蔽層接地。

金屬屏蔽是減弱和防止電氣干擾的重要措施，包括對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等。控制用屏蔽電纜金屬屏蔽型式的選擇，應按可能產生的電氣干擾影響的強弱，計入綜合抑制干擾的措施，以滿足降低干擾和過電壓的要求。對防干擾效果的要求越高，則相應的投資也越大，當采用鋼帶鎧裝、鋼絲編織總屏蔽時，電纜的價格約增加10%~20%。

• 問

  辨別拖鏈電纜與普通電纜較簡單的方法是看銅絲的線徑？

  答

  看銅絲的線徑的確是分辨拖鏈電纜與普通電纜的一個簡單方法。普通電纜一般用于固定安裝，拖鏈電纜是可移動使用的運動電纜，需要一定的靈活性，相比之下，同規格拖鏈電纜的導體銅絲的外徑要細些。

• 問

  柔性電纜、高柔性電纜、超柔性電纜哪個好？

  答

  在運動電纜領域，較為常見的當屬柔性電纜、高柔性電纜和超柔性電纜。表面上看，從柔性到高柔性，再到超柔性，柔性逐級遞增，所以當拖鏈電纜出現斷芯情況時，就會出現逐級替換。在移動應用的場合，進口igus電纜是業內公認的TOP級別的運動電纜，卻只有高柔性電纜。
