電纜屏蔽的方式有幾種

屏蔽電纜常用于自動化設備的伺服系統及編碼器中，電纜的屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾。

來自內部與外部的電磁干擾強度不同，對電纜屏蔽的要求也不同，玖泰為您介紹3種常見的電纜屏蔽方式。

1、單屏蔽-鋁箔屏蔽

• （1）屏蔽由一層單面復合鋁箔和一根排流線組成，排流線為單股鍍錫圓銅絲。
• （2）單面復合鋁箔厚度不小于0.012mm，一般為0.06mm。
• （3）單面復合鋁箔縱包纜芯，重疊率不小于30%。
• （4）排流線直徑不小于0.5mm。
• （5）單面復合鋁箔的金屬面向內，并與排流線相接觸。

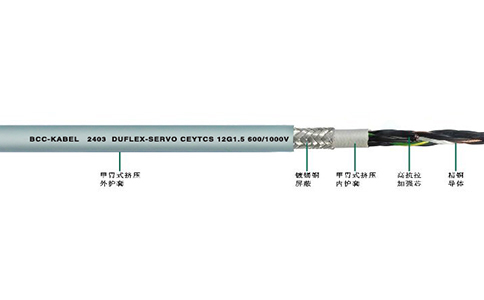

2、單屏蔽-編織屏蔽

• （1）由一層編織層組成，編織材料為鍍錫圓銅絲。
• （2）編織層允許的單向單股斷線長度不大于150mm，斷線端頭修剪整齊。
• （3）編織層的填充系數重疊率不小于5%。
• （4）編織的填充系數不小于0.41，編織密度不小于65%。

3、雙屏蔽-鋁箔屏蔽+編織屏蔽

• （1）由一層單面復合鋁箔和一層編織層組成，編織材料為鍍錫圓銅絲。
• （2）單面復合鋁箔的金屬面朝外，并與編織層相接觸。
• （3）單面復合鋁箔厚度不小于0.012mm。
• （4）單面復合鋁箔的重疊率不小于15%。
• （5）編織層允許的單向單股斷線長度不大于150mm，斷線端頭修剪整齊。
• （6）編織的填充系數不小于0.16，編織密度不小于30%。

• 問

  為什么高柔性拖鏈電纜耐彎曲次數越來越高？

  答

  高柔性拖鏈電纜耐彎曲次數越來越高的原因不外乎3種：第一種原因是技術的精進；第二種原因是電纜的拖鏈測試領域進行了細分，應用領域不同，電纜壽命不同；第三種原因是降低了測試條件。

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
